我想大家应该有所不知吧，其实PCB线路板的生产设计也算是个细致活儿，稍有差错会给日后的电子产品带来不必要的麻烦。例如：PCB线路板的转角走线问题。接下来下面为大家详细分析下pcb线路板在转角走线上的问题：

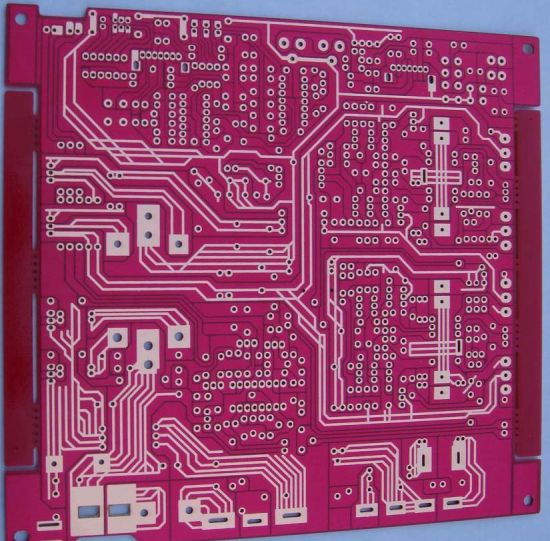

　　层数：2层 板厚：1.6mm 线宽/线距：0.8mm/0.3mm 材料：FR-4 铜厚：1oz 孔径：0.6mm 工艺：沉金 双面板(Double-Sided Boards)的两面都有布线。不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫做导孔(via)。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，而且因为布线可以互相交错(可以绕到另一面)，它更适合用在比单面板更复杂的电路上。

　　PCB线路板制造设计的时候充分考虑到他的美观。在电路板拐角走线的时候，要有一个形式的选择，设计时需要设置线路PCB电路板拐角走线的形式的拐角模式。可以选择 45°、90°和圆弧。一般不采用尖锐的拐角，最好采用圆弧过渡或 45°过渡，避免采用 90°或 者更加尖锐的拐角过渡。

　　不管是PCB电路板还是线路板 "铝基线路板 ，单面电路板，他们都有一个共同的称谓，那就是线路板或者电路板。这些电路板在设计的时候要我们用心去对待，一步小心就被它身体上的某个小疙瘩给困惑住了，所以金展利科技在电路这方面做的也是非常精益求精的，在制造的PCB电路板过程中，可使它既轻便性能又好，选择金展利，没错。

      PCB电路板的导线通过两个焊盘之间而不与其连通的时候，应该与它们保持最大且相等的间距，同样导线和导线之 导线通过两个焊盘之间而不与其连通的时候，应该与它们保持最大且相等的间距，间的间距也应该均匀相等并保持最大。导线和焊盘之间的连接处也要尽量圆滑，避免出现小的尖脚，可以采用补泪滴的方法来解决。当焊盘之间的中心距离小于一个焊盘的外径D时，导线的宽度可以和焊盘的直径相同；如果焊盘之间的中心距大于D，则导线的宽度就不宜大于焊盘的直径。
