运动平台结构揭秘 – 动力篇

Johnny Lee 来源:理波公司2016-03-07 我要评论(0 )

Newport运动控制提供了由无刷直驱电机、直流电机和步进电机驱动的平台,这篇文档将介绍它们的特性和区别,帮助您选择合适的产品。

 在选择运动平台时,首先要考虑的问题之一是选择合适的驱动方式。不同驱动方式决定了平台的性能,包括最大负载、精度、最小步进、速度和加速度等参数。Newport运动控制提供了由无刷直驱电机、直流电机和步进电机驱动的平台,这篇文档将介绍它们的特性和区别,帮助您选择合适的产品。

直流电机

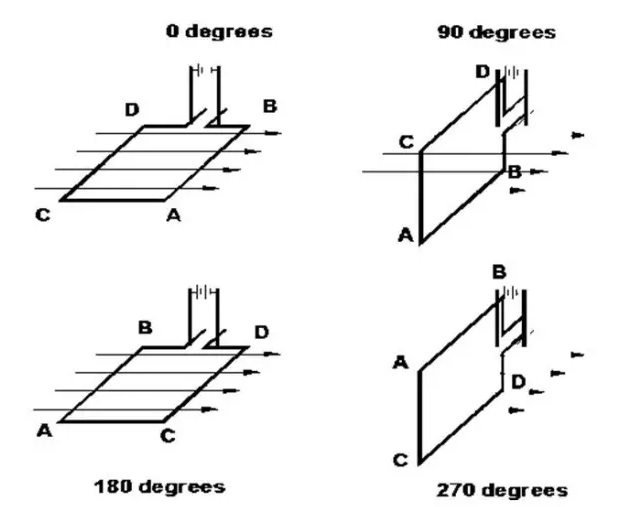

直流电机作为基本的控制系统元器件之一,有着广泛的应用。当给绕组通电时,转速与电压成正比,扭矩与电流成正比。直流电机的最大特点是运行平稳和转速高。直流电机的线性度非常好、易于控制,动态范围一般可以达到103至104。同时直流电机效率较高、有着很好的功率/重量比。与步进电机不同,直流伺服电机在待机时一般电流较小。在闭环位置控制系统中,直流电机需配合旋转编码器使用,当对精度要求更高时,可使用负载位置直接反馈式编码器和电机速度计。

使用直流电机的Newport运动平台产品:高精度GTS和VP-25系列、大负载MTN-CC和IMS-CC系列、高速转台URB系列等。

步进电机

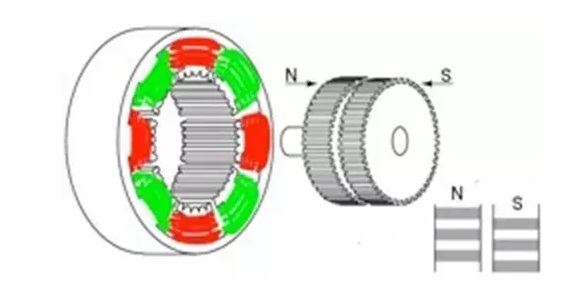

步进电机利用磁极的相互吸引和排斥工作,将电脉冲信号转化为电机轴的转动。转动量与脉冲的个数成正比、转速与脉冲频率成正比。驱动平台的步进电机定子由多个小齿构成,转子由多极永磁铁组成。步进电机与直流电机的最大区别在于:当给直流电机的绕组加电压时,会产生扭矩和旋转;但给步进电机加电压时,只有扭矩产生。为了使电机旋转,施加的电流必须换向。直流电机由电刷换向,但步进电机本身没有换向装置,需要由电机驱动器来实现。

当给步进电机的两相绕组同时通电时,可以将一个整步细分为多个小步。这种方法被称为微步进,它可以提高分辨率和改善运动的平稳性。尽管驱动器可以进行很多细分,但是对于某款步进电机,有意义的细分数量是有上限的,该上限决定了运动灵敏度的极限。在实际系统中,微步进并不等距,随着电机和负载的不同有5%到20%的波动,对平台低速稳定性产生影响。

步进电机经常被开环使用,成本低于闭环直流伺服电机。当在设计扭矩和转速下使用时,步进电机可以稳定可靠的工作。但当超出设计范围时,丢步、多步甚至堵转都可能会发生。在电机轴上安装位置传感器可以监测步进电机的运行状态。此外,开环步进电机低速响应特性较好,更有利于提高最小步进(Minimum Incremental Motion)指标。
使用步进电机的Newport运动平台产品:ILS-PP和IMS-PP直线系列、高精度FMS-PPHA系列、PPV6系列真空版平台、集成控制器的FCL和FCR系列等。

无刷直驱电机

无刷直驱结构与传统机械结构相比具有众多优势,逐渐得到更多应用。由于没有传动机构,系统摩擦力更小、无回程间隙、重复性更好并且磨损更小,易于达到更高的精度。该电机的磁场由一系列永磁极提供,线圈一般由三相构成。与步进电机类似,驱动器必须具备换向能力。常见的驱动电流为正弦形式,以保证运动的平稳。驱动器或控制器可以通过位于负载的线性/旋转编码器或位于线圈的霍尔传感器反馈得知相位信息,第一种方式要求控制器在每次加电后寻找相位。

直驱电机有两种不同的设计:无铁芯和铁芯式。

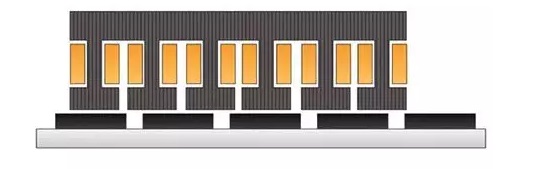

铁芯式无刷电机的主要优势是效率高。与同尺寸的无铁芯电机相比,发热大约少30%到40%、驱动力高10%到30%。需要注意的是,发热是高精度系统的主要误差来源。该设计的主要劣势是由线圈和磁极吸引产生的周期性力/力矩波动,对速度稳定性产生一定的影响。但对于像XPS的高性能运动控制器,当速度达到100 mm/s时,这种波动几乎不可见。速度更高时,由XPS控制器驱动的IMS-LM平台可以实现±0.2%的速度稳定性。

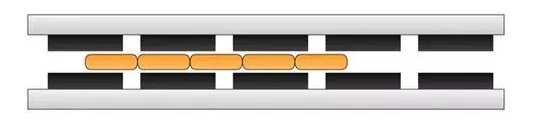

无铁芯式无刷电机的磁极一般呈U形安装,线圈在磁铁间运动。这种设计的速度稳定性更好,系统的电气时间常数更小,带宽更高,动态性能更好,微步进性能优越。但是需要的永磁铁数量更多,因此成本较高、重量更高。XM系列平台采用了这种设计,最小步进(Minimum Incremental Motion)低至1 nm。
使用无刷直驱电机的Newport运动平台产品:超高精度XM系列、高速工业级IDL系列、ILS-LM和IMS-LM系列、高速转台RGV系列等。
