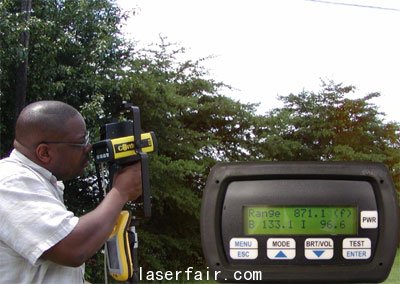

美国LaserCraft高精度激光测距仪-Contour XLRic

名称:Contour XLRic手持激光测量系统产地:美国
品牌:LaserCraft
型号:ContourXLRic

产品比较
Contour 系列长距离激光测距仪可分为Contour XLRContour XLRiContour XLRicContour MAX下面分别介绍。

Contour XLR采用最新激光技术,小巧、轻便、使用方便,可准确测量目标距离。有恶劣天气工作模式保证仪器在仪器在雨、雪、雾、沙尘暴天气条件下仍可可靠工作。仪器配备HUD显示器,可边瞄准边测量。是建筑结构规划等通用距离测量的得力仪器。最大测量距离1850米,精度0.1米。

Contour XLRi具有XLR系列的全部特点,同时增加360度倾角传感器。有六种工作模式,分别是距离、角度、水平距离、垂直距离、二点高度、三点高度。有串行口,可通过计算机或数据记录器记录数据。典型应用:矿山地形测量、森林资源调查、倾斜测量、高度测量、水平杆测量、塔高测量。

Contour XLRic将XLRi和GPS以及数据采集器结合起来,可测量不易达到目标的参数。内置软件可计算树高、倾斜、面积、周长、不见线的长度、水平距离等。XLRic内部有数字罗盘和倾角传感器,是测绘的得力仪器。

ContourMAX最大测量距离达到3000米,重仅1.6公斤,首/末目标可选,门控能力、恶劣天气模式、手持/平台安装可选。典型应用:火灾控制系统、遥测、GPS偏移测、测量等。

和Contour 系列手持激光测量系统中的Contour XLRi比较起来,Contour XLR ic在内部又集成了一个高精度磁通量数字罗盘。配合高精度磁通量数字罗盘,XLR ic在功能就比XLR和XLRi多了不少。有了Contour XLRic,您就可以把它和您的GPS系统连接起来,去测量那些无法到达或不容易到达的地方的坐标信息,省时又省钱。或者您也可以使用它内置的软件计算:树高,倾斜度,面积,周长,空间线段的长度,水平距离,高差等等数据。

由于Contour XLRic配置了数字罗盘和倾斜角度测量仪,所以它完全可以被看作是一个手持式全站仪,可以协助您进行测绘和测量工作。一级人眼安全的激光测距仪精确地向您报告以下测量数据:距离,方位,倾斜角。

技术特点
- 测量距离到: 1850米;
- 测量精度达到:10厘米;
- 倾斜角度测量;
- 方位角测量;
- 周长测量;
- 面积测量;
- 电力线高度和垂度测量;
- 3D空间尺寸测量;
- 连接GPS工作;
- 高度测量功能;
- “点到点”斜距测量;
- 水平距离测量和垂直距离测量;
- 独特的坏天气模式:一般的测距仪在天气不好的情况下,测量的距离往往会大大缩短,甚至无法工作。Contour系列激光测距仪的“坏天气模式”消除了这种现象。当天气情况不好的时候,比如:多云,大雾,扬尘,潮湿等,启动该模式,测量起来就和好天气时测量一样轻松快速!

工作模式(详细功能)

模式一 标准测量模式:
该模式测量仪器到被物体间的以下空间数据:斜距,倾斜角度和方位角度。
模式二 2点测高模式:
分别瞄准被测物体的最高点和最低点,可以测量物体的垂直高度。
模式三 3点测高模式:
分别瞄准被测物体的中间一点(测距),最高点和最低点(测角),可以测量目标的高度。
模式四 水平距离测量:
瞄准被测量目标后,得到的是到目标的水平距离(最短距离)。
模式五 坡度测量:
可以测量一个斜面的坡度,或者两点间连线的坡度等。
模式六 3点法测量垂度:
通过测量电力线上的三个点,可以测量出电力线的下垂程度和下垂距离。
模式七 物体间水平距离测量:
可以测量任何两个物体间的水平距离(最短距离。
模式八 物体间斜距测量:
可以测量任何两个物体间的距离。
模式九 方形面积测量:
如果一块区域的形状是方型的,可以用这个模式直接测量出面积)。
模式十 任何形状的面积和周长的测量:
可以测量面积和周长。

Contour XLR ic 的技术参数
重量:1.6 公斤
尺寸:18.8 x 10.8 x 26.9cm
环境:防水IP 67&NEMA 6
H 激光等级:一级人眼安全
最大距离:1850 米
测距精度:0.10米 (85米处白色目标)
(1 sigma)
距离分辨率:0.1 米
典型测距性能:175 米到头顶电缆线
400 米到电线杆/铁塔
400 米到树木(没有树叶)
800 米到建筑物
倾角范围:+/- 40 度
倾角精度:+/- 0.1度
罗盘精度:+/- 0.5度
电源(电池) :专用可充电镍氢电池 9.6V

应用案例:



距离、角度测量

两点测高

三点测高

平距测量

坡度测量

垂度及弧度测量

水平直线测量

三维直线测量

面积测量

技术参数比较:



Contour XLR

Contour XLR i

Contour XLR ic

Contour MAX

重量

1.36Kg

1.6Kg

1.6kg

1.59Kg

尺寸

18.8x10.8x25.4 cm

18.8x10.8x26.9 cm

18.8x10.8x26.9 cm

18.8x10.8x25.4 cm

环境

防水IP 67 & NEMA 6

激光

Class I (眼安全)

最大测距

1850米

1850米

1850米

3000米

测量精度

0.1米

0.1米

0.1米

1米(<1500米)

2米(>1500米)

典型目标

测量范围

架空电缆:175米

电线杆:400米

无叶树木:400米

建筑物:800米

架空电缆:175米

电线杆:400米

无叶树木:400米

建筑物:800米

架空电缆:175米

电线杆:400米

无叶树木:400米

建筑物:800米

白色及反光强烈的建筑物:3km

树:2km

倾斜测量

360度

+/- 40度

可选

倾斜精度



+/- 0.1度

+/- 0.1度

可选

电池

内置NiMH 电池

可用24小时

内置NiMH 电池

可用24小时

内置NiMH 电池

可用24小时

内置NiMH 电池

可用24小时

汽车电源

(可选)

9-18VDC

9-18VDC

9-18VDC

9-18VDC



Contour XLRic它是怎么工作的?



计算任何两个目标间的倾斜距离和水平距离

测量面积和周长

利用两点测高或三点测高方法来测量树木或其它目标的高度

测量电力线长度,电力线垂度,电线杆间的距离等。
