新型冠状病毒肺炎疫情不改光纤激光未来预期

星之球科技 来源:GW首席战略官夏庆2020-02-06 我要评论(0 )

【摘要:光纤激光随着性能效率不断提高,成本不断降低,不断打开传统加工行业性价比瓶颈,不断拓展行业应用深度和广度,未来有望

【摘要:光纤激光随着性能效率不断提高,成本不断降低,不断打开传统加工行业性价比瓶颈,不断拓展行业应用深度和广度,未来有望为大规模生产制造通用化工具。目前现代工业呈现技术指数化迭代方式,遵循摩尔定律,性能及效率不断提高,价格不断降低,应用场景持续扩大,规模效应非常明显。同时,随着市场规模扩大,逐渐出现成熟产业链,各自深耕产业链一个环节,持续进行技术升级及降低成本。而光纤激光产业又非常符合摩尔定律及规模效应、完整产业链等现代工业技术的特性。中国作为全球制造中心,中国光纤激光市场是全球单一最大应用市场,拥有成熟的产业链,仍就存在的人口红利以及中国人持续拼搏奋斗的精神,未来将主导全球光纤激光市场。由于新型冠状病毒肺炎疫情的影响,短期内存在受到一定冲击的风险,但长期看,新型冠状病毒肺炎疫情不改光纤激光未来预期,光纤激光将为大规模生产制造通用化工具。】

1、新型冠状病毒及激光产业的影响

新型冠状病毒自2020年1月20日钟南山院士确认称新冠肺炎肯定存在人传人以来,疫情不断发展,受感染人数不断增加,截至2020年2月5日,目前湖北省感染人数24377,中国感染人数16678,中国的经济及一定程度的世界经济都遭受影响。激光行业作为一个具有明显全球化特征的行业及应用,当然在此疫情上亦受到较大的冲击,一些典型的激光器及设备上市公司这几日的股价受到明显的波动,国际国内的相关股票价格变动如下:



数据来源:wind资讯

从上表来看,IPG的生产基地主要在美国、德国、俄罗斯等产地,影响较小,股价下降3.88%;NLIGHT的模块生产基地在中国上海,高功率光纤激光器的销售市场主要亦在上海,故属于生产和销售皆受到疫情的影响,股价下降10.69%;锐科激光、杰普特激光两家光源上市公司股价下降超过13%,同时,老牌激光设备上市公司大族激光、华工科技股价降幅都超过8%。

2、工业激光器的发展史

激光过去十年的复合增长率超过30%,远超过制造业的平均复合增长率,其得益于光纤激光器的快速发展,目前已经是工业激光器的主要类型,占比超过50%,并且持续扩大。与此同时先后上市了锐科激光(300747.SZ)、NLIGHT(LASR)、杰普特(688025.SH)及创鑫激光(已过会)等上市公司,在激光设备方面,海目星激光、光大激光亦在IPO申报审核中,此外,新起了宏山激光、迅镭激光、邦德激光等销售额10亿级别的激光设备公司以及数百家相对规模略小的激光设备公司。

工业激光器自70年开始应用到工业以来,先后出现YAG激光器、CO2激光器及DISK(碟片)激光器,这些激光器都具有以下特征:硬光路(应用光学镜片进行光的传播)、激光器本身维护费用高、运营成本高(光电转化率低)。这些特点带来应用的一定限制:比如硬光路导致设备组装要求、维修调试要求高、应用场景柔性化度低,不易于现在工业机器人高效协作;YAG的晶体热效应使得其使用寿命相对较低,而且光衰较为明显,较难大规模应用到工业;CO2激光器光电转化效率仅为8%左右,并且需要周期性为激光发生器填充CO2、H2等气体,整个运营成本相对较高;DISK(碟片)激光器结构复杂,生产组装要求较高,未形成完整的产业链,导致激光器在通用化应用场景中性价比略低。

光纤激光器自出现开始就具备了独特的技术特性:光波导传输,可以柔性化与机器人协作,适用于大规模的生产制造;使用寿命长,目前的半导体激光器多经过50000小时的循环测试,适合长期不间断生产;结构简单,易于生产组装及维护,相比于硬光路的专业精密组装调试,光纤激光器的生产一般普通人员即可,生产组装要求低,易于大规模生产制造;光电转化效率高,目前普通的光纤激光器转化效率一般为25-30%之间(976nm泵浦的技术方案光电转化率则在40%以上),为CO2的3倍以上,使得运营成本低。

正因为光纤激光器其独特的特性和优势,过去的十年IPG作为工业光纤激光器的第一家持续保持一个较高的增速,其中2018年达到100亿人民币左右的收入。过去五年锐科激光作为国内的第一家亦持续保持较高增速,其中2019年预计达到20亿收入左右。



单位:亿元

来源:wind资讯

3、光纤激光器-摩尔定律践行者

目前整个工业呈现技术指数化的迭代方式,遵循摩尔定律,性能及效率不断提高,价格不断降低,应用场景持续扩大,规模效应非常明显。同时,随着市场规模的扩大,逐渐出现成熟的产业链,各自深耕产业链的一个环节,持续进行技术升级及降低成本。而光纤激光器又非常符合摩尔定律及规模效应、完整产业链等现代工业技术的特性。

3.1性能效率提高、价格不断降低



【来源①:奔腾激光官网】

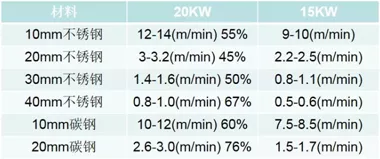

过去几年内工业应用的激光器功率不断提高,从最开始的200W、500W、800W、1000W、1500W到现在的2000W、3000W、6000W、12000W甚至部分客户已经开始使用的15000W、20000W。在一定范围内,激光加工效率一般随着功率的提升呈现一定的非线性提高,如奔腾激光发布的20000W激光切割设备相比较15000W设备,平均加工效率提高50%以上,但是功率仅提高33%,呈现出随着功率的提升,设备的效率功率提高比大于1,具体如下所示:

功率提高率=20000W/15000W-1=33.3%

效率提高率=Average(55%、45%、50%、67%、60%、76%)=58.3%

功率效率提高比=效率提高率/功率提高率=58.3%/33.3%=1.75

这意味着如果售价随着功率的提高呈现出线性增加的话,那么使用越高功率的产品,其单位价格的加工效率越高,这将会助推激光器厂商不断提高激光器功率,直至上述功率效率提高比小于1为止,当然实际市场功率还受激光器的能量密度(如20000W激光器对应100um的输出芯径:能量密度为20000W/(π50um^2)及工业电网负载承受等因素制约。

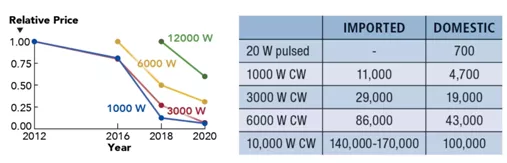

除了性能不断提高之外,价格呈现出不断下降的趋势,所有的功率段产品均呈现出下降趋势,如下图所示2016年以来,不同功率段皆呈现出每年价格下降幅度在20%左右。



【来源②:Industrial LaserSolutions】

3.2成熟产业链、规模效应及先进技术使得成本不断降低

随着光纤激光器市场规模的不断扩大、激光产业链的不断成熟,激光器的核心器件国产化率不断提高,激光器的成本不断下降。如下图所示,国内典型光纤激光器企业锐科激光及创鑫激光自2016年以来每年的成本下降幅度均超过20%,市场规模的扩大和产业链的不断细化使得激光器的原材料材料呈现出不断下降的趋势。

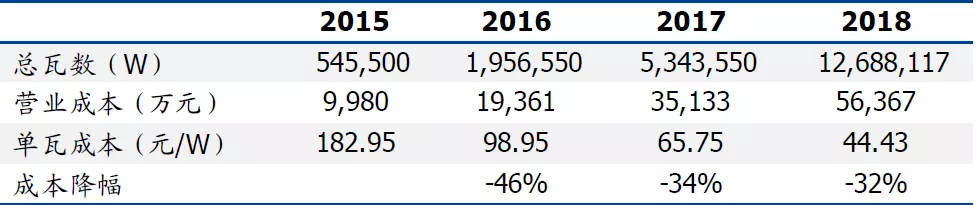

锐科激光2015-2018年成本下降幅度:

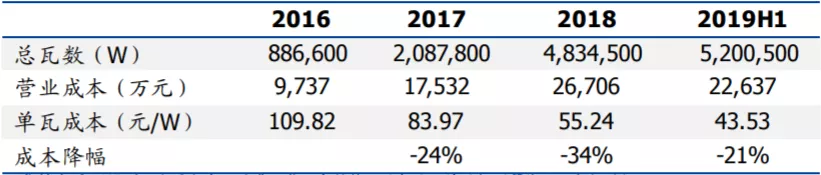

创鑫激光2016-2019上半年成本下降幅度:



【来源③:国盛研究所、锐科激光招股书、创鑫激光招股书】

3.2.1产业链完善

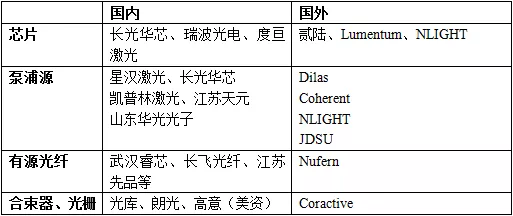

目前国内的光纤激光器上游的核心器件基本实现全国产化,降低了器件的成本,进一步加速了产能扩张,使得产品具备持续降价的潜力。

3.2.2规模化效应

规模化是中国制造最大的红利,也使得目前中国作为全球制造中心的地位不断巩固和提高。随着规模化,营业成本的各项子科目的边际成本持续降低。原材料的采购由于更大规模的采购使得更有议价权;各类设备、场地的利用率得以提高从而降低各项折旧摊销、场地、水电等费用;更高生产制造利用效率从而降低产品的制造费用。通过规模化,优化企业运行效率,从而降低产品的成本。

3.2.3先进技术

目前降低激光器成本的先进技术主要有泵浦效率更高的976nm技术方案、更高功率的单模块以及更高集成度的电控系统。

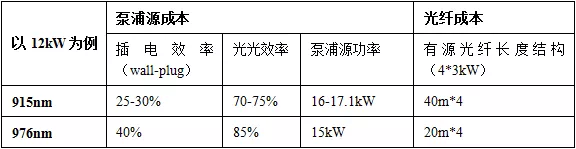

1)976nm更高泵浦效率及更短光纤



976nm比915nm泵浦的光电转化效率提高25%以上;12kW的976nm比915nm产品成本低10%左右。目前行业内主要有美国IPG、美国coherent及美国GWLASER TECH在工业终端批量使用基于976nm泵浦技术的光纤激光器。

2)单模块更高功率

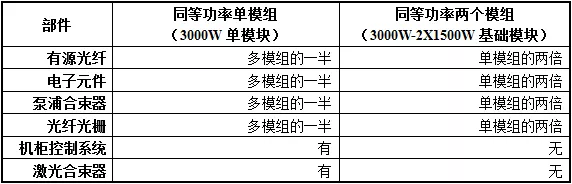

单模组1.5kw-3kw相比于多模组1.5-3kw,同等功率下两个模块较单模块成本高10%左右。

此外,电路高度集成主要使得电源、主控板及相关的结构更加优化,从而进一步通过技术来降低成本。

4、光纤激光器的市场天花板不断打开

据预测,到2022年,全球激光器件市场规模将达到153.8亿美元,这是一个庞大的市场机遇。5G、光伏、新能源汽车、半导体等行业投资带动新一轮激光需求。相关机构预计,2025年中国激光装备规模将超1300亿元,激光器规模有望达300亿以上。

4.1激光切割市场



【数据来源④:国家统计局、天风证券研究所】

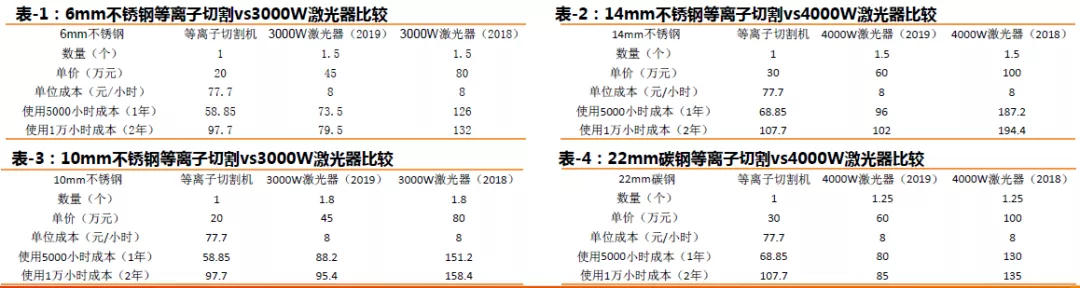

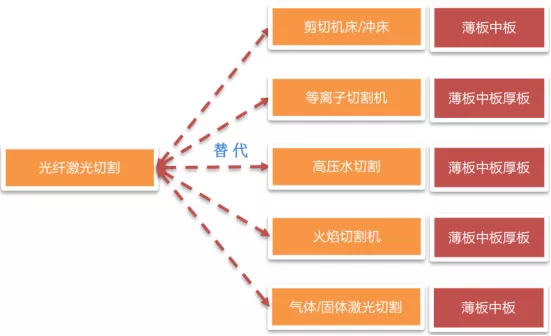

如上图所示,光纤激光切割正在替代或将替代剪切机床、等离子切割机、高压水切割、火焰切割机及气体/固体激光切割等传统加工方案。比如,如下所示,目前激光切割综合成本出现出低于等离子切割综合成本,同时随着设备价格的进一步下降及激光加工工艺的进一步优化,其综合性价比优势越发突显。

【数据来源⑤:天风证券研究所】

据民生证券研究所数据,激光切割机的存量替代空间超过30万台如果按照50%的渗透率,有超过15万台的传统的冲床、等离子切割、火焰切割机、二氧化碳激光切割机将被替代成光纤激光切割机,假设按照10年的替换周期,每年的年均替代空间为1.5万台。


4.2激光焊接市场

据观研天下数据,我国焊接设备市场空间在600 亿元以上,提供了巨大的替代空间。以汽车行业为例,参考Optech Consulting的研究数据来看,焊接作为整车制造四大环节之一,其占固定资产投资成本约为30%左右,2017年国内整车制造固定资产投资额超过2500 亿元,对应的焊接环节市场超过750 亿元,而激光焊接在汽车行业应用范围广泛,如果激光焊接占比能达到20%,意味着国内汽车行业激光焊接系统市场空间将达到150 亿元,对应激光器市场空间在45 亿元左右,考虑到全球整车制造产能约为国内的三倍,全球汽车领域激光焊接对激光器的年需求量即有望达到130 亿元以上,再加上造船、工程机械等其他行业,激光焊接需求有望存在翻倍以上成长空间。

2019年兴起的手持激光焊接将焊接进一步深化各传统焊接应用场景对于使用激光焊接进行替代的认识。此外,新能源汽车动力电池激光焊接潜力巨大。根据测算,动力锂电池行业2018、2019、2020年将分别扩充产能83/47/113GWh,以2.5亿元/GWh设备投资计算,行业总设备投资金额分别为207/118/284亿元,对应动力电池焊接激光设备规模增量为10.3/5.9/14.2亿元左右。

4.3激光熔覆市场



根据目前的市场数据,预测有100亿的激光修复市场容量,但是随着激光器的功率持续提高,效率亦随之提高,激光器的成本持续下降,市场天花板有望进一步打开。

4.4激光清洗市场

据市场调研报告显示,2018年,全球激光清洗市场的价值将达到5.89亿美元,到2023年这一数值预计将达到7.24亿美元。据了解,2018年以来各家激光清洗设备公司均取得了不错的增长,保守估计其销售额比去年增长了60%以上。一方面是因为目前从事激光清洗设备的企业增加,各式机器层出不穷,推动价格下降;另一方面是一些潜在用户在观望了解后,在今年开始采购激光清洗设备。整体来看,随着激光器效率的不断提高,价格的不断下降,市场的天花板将持续打开。

5、中国主导全球范围内光纤激光器市场

中国2019年GDP近100万亿元,为世界第二。从2011年起,中国制造业总量就已经是稳稳的世界第一。据世界银行数据,2017年,中国制造业产出3.59万亿美元,超过美国2.16万亿和德国0.76万亿美元。中国为全球制造中心,而光纤激光产业作为服务于制造业的基础产业,中国光纤激光市场目前是全球单一最大应用市场,据IPG2018年的数据,占据其全部收入的45%左右。

近几年以来,光纤激光产业链在中国蓬勃发展,涉及光纤激光器的核心光学器件如泵浦源、有源光纤、合束器、光栅均在中国实现了批量化生产制造。光纤激光器如锐科激光、创鑫激光、杰普特、GWLASER TECH等企业今年来发展迅速,其中锐科激光、创鑫激光、杰普特先后实现上市或进入上市发行状态。激光设备商如新起的宏山激光、邦德激光、迅镭激光及老牌的大族激光、华工激光、奔腾激光等均发展迅速,快速增长。

此外,光纤激光器及核心部件泵浦源的生产皆为劳动密集型生产,中国作为全球第一大人口国,有着充足的生产工人。其单位时间的费用仅为欧美国家的十分一左右,相比而言,欧美厂商的组装成本较明显高出国内企业。人口红利的突出优势从而降低产品的制造成本,提高产品在全球中的竞争力。

中国自古以来就是一个勤劳、奋进的民族,而新一代人接受更加优质的高等教育,掌握更丰富的知识及技术,除此之外,在中国北京、上海、深圳等一二线城市中有数千万人的拥有改变自己命运的心并且付诸到每一天的行动中去,才有了网上流行的996工作制。而也正是因为光纤激光行业有这样的一群人,将光纤激光行业从无到有,从小到大,到现在已经有十多家企业在国内创业板、主板、科创板等板块上市,未来还继续有新的优秀企业出现,部分未来将成长为世界级企业。

结论:疫情不改光纤激光预期,长期看好光纤激光产业发展

光纤激光随着性能效率的不断提高,成本的不断降低,不断打开传统加工行业的性价比瓶颈,不断拓展行业应用的深度和广度,未来有望作为大规模生产制造通用化工具。目前现代工业呈现技术指数化的迭代方式,遵循摩尔定律,性能及效率不断提高,价格不断降低,应用场景持续扩大,规模效应非常明显。同时,随着市场规模的扩大,逐渐出现成熟的产业链,各自深耕产业链的一个环节,持续进行技术升级及降低成本。而光纤激光产业又非常符合摩尔定律及规模效应、完整产业链等现代工业技术的特性。

中国作为全球制造中心,中国光纤激光市场是全球单一最大应用市场,拥有成熟的产业链,仍就存在的人口红利以及中国人持续拼搏奋斗的精神,未来将主导全球光纤激光市场。由于新型冠状病毒肺炎疫情的影响,短期内存在受到一定冲击的风险,但长期看,新型冠状病毒肺炎疫情不改光纤激光未来预期,光纤激光将为大规模生产制造通用化工具。

附注:

① 奔腾激光官方资讯-《激光加工高铁时代,奔腾激光20KW设备客户使用报告新鲜出炉》

② BO GU-Bos Photonics-IndustrialLaser Solution:2019年中国工业激光市场分析及未来趋势解读

③ 国盛证券研究所研究报告:总瓦数口径测算激光器降本幅度

④ 天风证券研究所研究报告:激光器专题,光纤激光器的切割与焊接市场空间深度探讨

⑤ 天风证券研究所研究报告:激光器专题,光纤激光器的切割与焊接市场空间深度探讨
