三维激光切割技术应用及发展趋势

星之球科技 来源:智造家2018-11-20 我要评论(0 )

三维激光切割的工作机理激光切割是利用高功率密度的激光束扫描过材料表面,在极短时间内将材料加热到几千至上万摄氏度,使材料熔

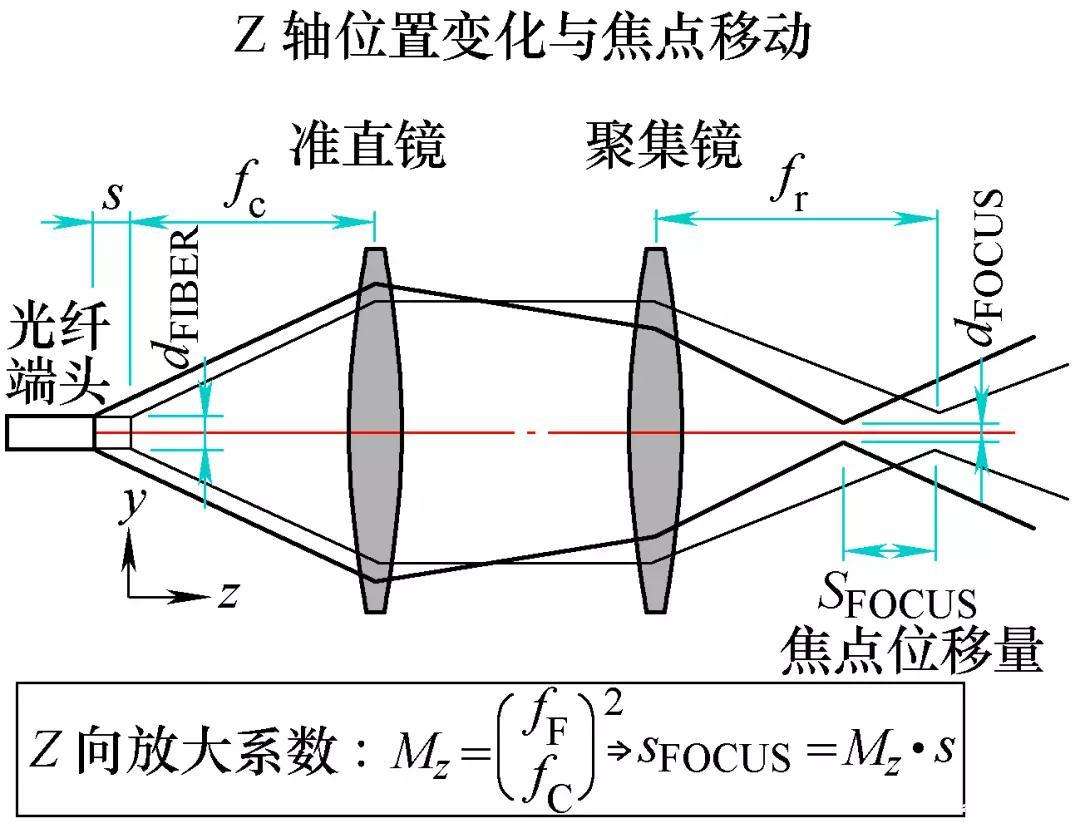

 三维激光切割的工作机理

激光切割是利用高功率密度的激光束扫描过材料表面,在极短时间内将材料加热到几千至上万摄氏度,使材料熔化或气化,再用高压气体将熔化或气化物质从切缝中吹走,达到切割材料的目的。

三维激光切割的工作机理相对于二维激光切割,三维激光切割需不停地调整激光切割头姿势, 以保证激光切割头始终与工件表面垂直, 从而获得优良的切割质量。在实际生产中,三维激光切割程序编制需先对零件三维建模,然后导入三维编程系统生路径,并需要根据零件特征、工装特征进行手工调整,以避免切割头发生碰撞,操作复杂,工作量较大。由于三维激光切割机的切割头配有电容式传感器,能自动适应零件形状,始终和零件保持一定距离进行切割,因此在零件曲面变化不剧烈的情况下,仅使用三维激光切割机的二维编程系统即可满足生产需要。


三维激光切割技术应用及发展趋势

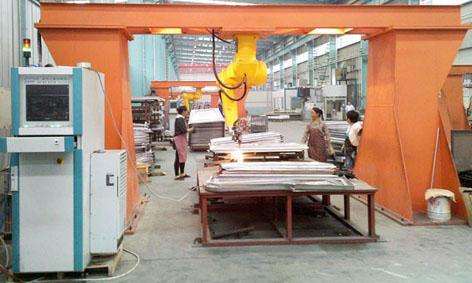

三维激光切割的应用范围

三维激光切割广泛应用于钣金加工、金属加工、广告制作、厨具、汽车、灯具、锯片、升降电梯、金属工艺品、纺织机械、粮食机械、眼镜制作、航空航天、医疗器械、仪器仪表等行业。特别是在钣金加工行业中已取代传统加工方式,深受行业用户的青睐。

可加工的材料:不锈钢、碳钢、合金钢、硅钢、弹簧钢、铝、铝合金、镀锌板、镀铝锌版、酸洗板、铜、银、金、钛等金属板材及管材切割。

在铝合金动车组制造中的应用。三维激光切割主要应用于铝合金动车组司机室蒙皮的切割套料。司机室蒙皮为空间曲面结构的铝合金薄板件,特别适合使用三维激光进行切割。在成形后,使用三维激光切割进行套料,相比使用带锯机进行划线锯切,三维激光切割的生产效率、切割精度明显更高。

在不锈钢地铁制造中的应用。三维激光切割主要应用于不锈钢地铁门上横梁、端门立柱、内层筋板等的眼孔及缺口加工,盲窗筋板的套料。

部分模具挤压成形的零件,因落料模具的设计制造成本较高、制造周期长、落料质量不佳等原因,需选用三维激光进行套料、眼孔加工。


三维激光切割技术应用及发展趋势
三维激光切割的优缺点

经生产实践证明,三维激光切割具有以下优点:①柔性好,能适应不同形状工件的切割加工。②精度高,能满足铝合金动车组、不锈钢地铁等产品的制造精度。③经济效益高,可以取代传统制造工艺的修边模和冲孔模,其工艺步骤简单、制造周期短、切割速度快、切缝宽度小、加工质量高,可以大幅度降低成本,缩短新车型的研发周期,具有良好的经济价值和应用前景。

三维激光切割发展趋势

1.伴随着激光器向大功率发展以及采用高性能的CNC及伺服系统,使用高功率的激光切割可获得高的加工速度,同时减小热影响区和热畸变;所能够切割的材料板厚也格进一步地提高。

2.根据激光切割工艺参数的影响情况,改进加工工艺

3.激光切割将向高度自动化、智能化方向发展。将CAD/CAPP/CAM[4]以及人工智能运用于激光切割,研制出高度自动化的多功能激光加工系统。

4.向多功能的激光加工中心发展,将激光切割、激光焊接以及热处理等各道工序后的质量反馈集成在一起,充分发挥激光加工的整体优势。

5.随着Internet和WEB技术的发展,建立基于WEB的网络数据库,采用模糊推理机制和人工神经网络来自动确定激光切割工艺参数,并且能够远程异地访问和控别激光切割过程成了不可避免的趋势。

6.三维高精度大型数控激光切割机及其切割工艺技术,为了满足汽车和航空等工业的立体工件切割的需要,三维激光切割机正向高效率、高精度、多功能和高适应性方向发展。
