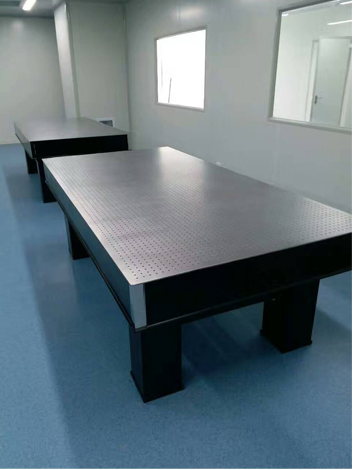

1；平台规格型号

QXFOT-15-10-08

2；外形尺寸

1500x1000x800

3；应用范围

光学隔振平台广泛应用于光学，电子，精密机械制造，冶金，航天，航空，航海，精密化工和无损检测等领域，以及其他机械行业的精密试验仪器，设备振动隔离的关键装置中。

4；台面结构

台面结构为上下面板、隔离杯和蜂窝状芯板

5；隔离杯

每个孔下面都有一个隔离杯。作用：防止细小零部件掉到蜂窝芯里面，同时也保证台面干净，防粉尘，防水，防油。

6；上面板

面板：采用5~6mm厚的430高导磁不锈钢，采用精密磨削工艺，经密迪纹亚光处理

7；蜂窝芯板

内部蜂窝状芯板采用的是不锈钢、铝板，镀锌板等防腐材料，内芯密度为250kg/m3；采用国内最新的粘接工艺，颠覆了传统的焊接工艺，无焊接应力；质量轻，强度高，稳定性好。

8；下面板

4~6mm厚碳钢，内部做防锈漆，表面喷黑塑处理

9；侧板

内层碳钢板，外层为黑色皮革，美观实用，四角用不锈钢板包角

10；平面度

0.05mm\600mmX600

11；表面粗糙度

表面粗糙度为1.6μm

12；隔振材料

国标（GB\T20029-2005）规定的阻尼隔振垫

13；固有频率

<6~10Hz，同负载和实际使用情况相关

14；支架

阻尼隔振支架采用碳钢制作，四支撑表面喷黑色工艺烤漆，配有调节轴承，方便调节平台水平，调节范围上下可调25mm（200mmX200mm轴承支架）

15；台面孔距/孔径

孔距；25mmX25mm 孔径；M6国标公制螺纹

16；台面厚度/重量

200mm厚度台面     台面重量225公斤

17；平台负载

1500KG
