6大功能!让激光切割效率增倍

rongpuiwing 来源:激光制造网2019-12-04 我要评论(0 )

光纤激光切割设备在钣金加工行业中的应用越来越被广泛接受和采用,一方面:能大幅度提高了加工效率;另一方面:推动了钣金加工智

光纤激光切割设备在钣金加工行业中的应用越来越被广泛接受和采用,一方面:能大幅度提高了加工效率;另一方面:推动了钣金加工智能化和自动化进程。从目前发展的战略意义上来看,已逐步取代了传统切割加工手段。


在激光切割加工过程中,随着订单的增多和生意 规模的扩大,更高的加工效率和质量一直他们所追求的。


早期的激光切割机的空程如下图所示,切割头要次第完成三个动作:上升(到足够安全的高度)、平动(到达点B的上方)、下降。




如今,在切割过程中,有六个实用功能,配合这些实用的功能,能大大的提高激光切割机加工效率和切割性能。


蛙跳

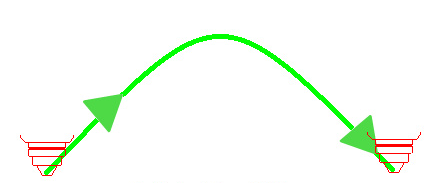

蛙跳是激光切割机的空程方式。在激光切割机的发展过程中,蛙跳算得上一个突出的技术进步。蛙跳动作,只占用了从点A到点B平动的时间,省却了上升、下降的时间。青蛙一跳,捕捉到食物;激光切割机的蛙跳,“捕捉”到的是高效率。如果激光切割机现在还不具备蛙跳功能,恐怕就不入流了。

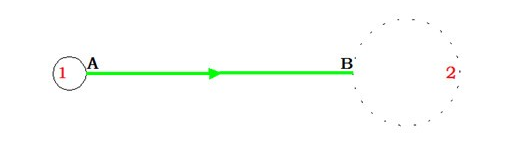

空程,俗称“空跑”。切割完孔1,接着要切割孔2。切割头要从点A移动到点B。当然,移动过程中要关闭激光。从点A到点B之间的运动过程,机器“空”跑,称为空程。



自动调焦

切割不同材料时,要求激光束的焦点落在工件截面的不同位置。因此,就需要调整焦点的位置(调焦)。早期的激光切割机,一般采用手动调焦方式;当下,许多厂商的机器都实现了自动调焦。


自动调焦的方法是:在光束进入聚焦镜之前,置一变曲率反射镜(或称可调镜),通过改变反射镜的曲率,改变反射光束的发散角度,从而改变焦点位置。此功能可帮助机器自动将焦点快速调整到最合适的位置。


自动寻边

自动寻边功能能够感知板料的倾斜角度和原点,调整切割加工程序,以适合板料的角度和位置,从而避免浪费。借助自动寻边功能,省却了早先调整工件的时间——在切割工作台上调整(移动)重达数百公斤的工件不是件易事,提升了机器的效率。


集中穿孔

集中穿孔,也称预穿孔,是一种加工的工艺,并非机器本身的功能,其使用时需要自动编程系统的帮助。激光切割较厚板材时,每一轮廓的切割加工都要经历两个阶段:1.穿孔、2.切割。


集中穿孔可提高加工效率。采取集中穿孔方式,就可先将焦点调整到适合穿孔的位置,待穿孔完成后,使机器暂停,再将焦点位置调整到切割所要求的最佳位置;这样,穿孔时间可缩短一半以上,大大提升效率。还可在集中穿孔和切割中间调整或改变其他工艺参数(比如可使用空气+连续波进行穿孔,而使用氧气进行切割,中间有足够的时间完成气体的切换)。


桥位(微连接)

进行激光切割加工时,板料被锯齿状的支撑条托住。被切割下来的零件,如果不够小,不能从支撑条的缝隙中落下;如果又不够大,不能被支撑条托住;则可能失去平衡,翘起。高速运动的切割头可能与之发生碰撞,轻则停机,重则损坏切割头。


利用桥位(微连接)切割工艺,可避免发生此种现象。在对图形进行激光切割编程时,有意将封闭的轮廓,断开若干处,使得切割完成后零件与周围的材料粘连在一起,不致掉落,这些断开处,就是桥位。也称为断点,或微连接。断开的距离,约0.2~1mm,与板料的厚度成反比。基于不同的角度,有了这些不同的叫法:基于轮廓,断开了,所以叫断点;基于零件,与母材相粘连,所以叫桥位或微连接。


桥位将零件与周围材料连在一起,成熟的编程软件,可根据轮廓的长度,自动加上合适数量的桥位。还能区分内外轮廓,决定是否加桥位,使不留桥位的内轮廓(废料)掉落,而留桥位的外轮廓(零件)与母材粘连在一起,不掉落,从而免去分拣的工作。


共边切割

如果相邻的零件轮廓是直线,且角度相同,则可以合为一条直线,只切割一次。此即共边切割。显而易见,共边切割减少了切割长度,加上共边切割并不要求零件的外形是矩形,因此,加工效率提高非常明显。
