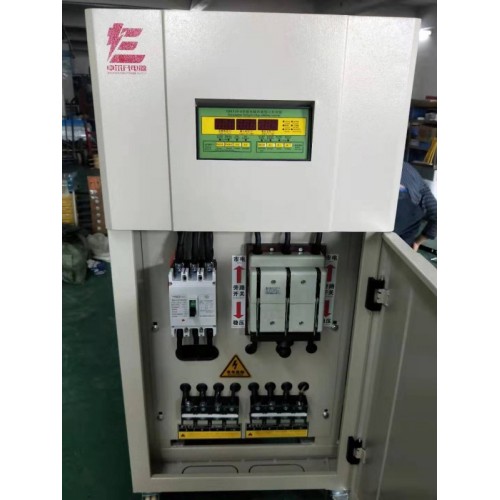

点击图片查看原图
一、概述：
稳变一体机实际是三相高精度全自动交流稳压器加变压器组合结构为一体的机型（以下简称稳变压器一体机），其输入三相四线制。输出线电压220V，输入电压380V在额定电容量范围内，可同时供电源电压三相220V或三相200V用电设备使用，专为进口三相电设备稳定交流电压而设计。针对进口设备专用电压和国内外电压不同，目前很多设备在不同的国家和地区安装也使用须经过稳变一体机的电压转换就可以解决稳压变压其目的,当外界的供电网络电压波动或负载变化而造成电压波动时，能自动保持输出电压的稳定。
二、稳变一体机的基本信息
品牌/型号：睿琴RQ/SVC/TNS系列
输入电压：380V
类型：滑动式交流稳压器
输出电压：220V/200V（电压可根据客户要求定做）
三、技术参数表
项目 | 参数 |
1、名称 | 三相高精度全自动交流稳压器( 稳变一体机) |
2、输入电压 | 277V-430V（三相380±20%） |
3、输出电压 | 三相220V 三相200V |
4、稳压精度 | ±（2-5）%可调 |
5、工作频率 | 50/60Hz |
6、调压方式 | 先稳压后变压 |
7、附加波形失真 | 不产生波形畸变 |
8、响应时间 | ≤0.5S |
9、相对湿度 | ≤90%（温度25℃以下） |
10、绝缘电阻 | ≥2MΩ |
11、过载能力 | 二倍的额定电流，维持1分钟 |
12、工作海拔 | 小于1000米 |
13、环境温度 | -10℃+45℃ |
14、电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 |
15、过压保护 | 输入电压高于设定值,自动切断电源 |
16、短路保护 | 当负载设备短路时,切断输出电源 |
17、过流保护 | 当负载设备过流时,切断输出电源 |
.
