一、协议
通讯波特率：9600，无奇偶校验，1位起始位，8位数据位，1位停止位。
1. 读取探测器的值
1.1 PC机向探测器发送：
|
0xFE |
0xAA |
0x55 |
0x00 |
0x00 |
探测器ID(缺省0x01) |
0x64 |
0x00 |
0x01 （数据长度） |
0x00
|
|
0xAA |
0x00 |
CRC校验高8位 |
CRC校验低8位 |
1.2 探测器向PC机返回
|
0xFE |
0xAA |
0x55 |
0x00 |
0x00 |
探测器ID(缺省0x01) |
0x65 |
0x00
|
0x0F （数据长度） |
探测器状态高8位 |
|
探测器状态低8位 |
探测器烟雾值 16-23位 |
探测器烟雾值8-15位 |
探测器烟雾值0-7位 |
探测器非烟雾值16-23位 |
探测器非烟雾值8-15位 |
探测器非烟雾值0-7位 |
探测器污染值 16-23 |
探测器污染值 8-15 |
探测器污染值 0-7 |
|
探测器温度值 高8位 |
探测器温度值 低8位 |
电子滤网系数 高8位 |
电子滤网系数 低8位 |
0xAA |
0x00 |
CRC校验高8位 |
CRC校验低8位 |
注意: CRC校验计算是从帧头0xAA,0x55开始，到帧尾0xAA ,0x00结束的，不包括起始位0xFE.
探测器ID范围：0x00-0xFE,0xFF是通用地址，就是所有探测器地址有效。
探测器的烟雾值、非烟雾值、污染值需要除于1000，得到的浮点数。温度值、电子滤网系数除于100。
1.3 探测器状态值含义
探测器状态值由16bit组成
|
15—10：保留 |
|||||||||
|
9：复位事件 |
8：隔离状态 |
7：辅助故障 |
6：污染值过高 |
5：烟雾传感器故障 |
4：系统故障 |
3：火警2报警 |
2：火警1报警 |
1：行动警告 |
0：预警启动 |
提供4级烟雾报警：预警、行动、火警1、火警2；报警阈值可以由遥控器设置。
2.设置探测器的ID
2.1 PC机向探测器发送：
|
0xFE |
0xAA |
0x55 |
0x00 |
0x00 |
探测器ID(缺省0x01) |
0x76 |
0x00 |
0x01 （数据长度） |
0x02 (新ID） |
|
0xAA |
0x00 |
CRC校验高8位 |
CRC校验低8位 |
2.2 探测器向PC机返回
|
0xFE |
0xAA |
0x55 |
0x00 |
0x00 |
探测器ID(依然是以前的ID) |
0x02 |
0x00 |
0x01 （数据长度） |
0xFF(设置成功） 或者 0x00(设置失败） |
|
0xAA |
0x00 |
CRC校验高8位 |
CRC校验低8位 |

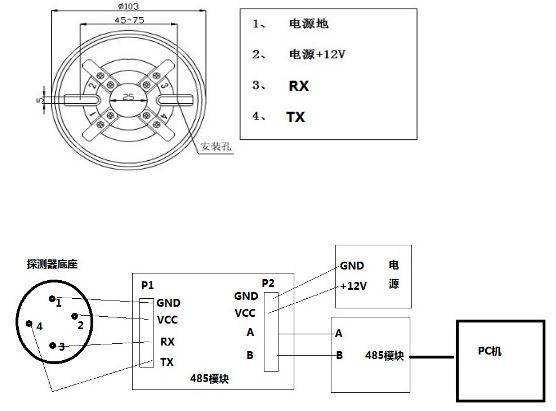

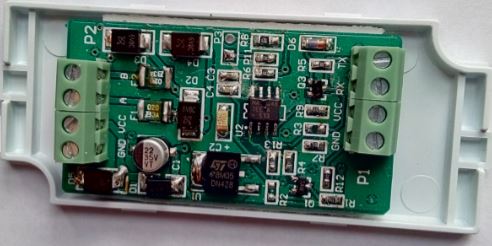

二、接线图
注：多个探测器可以统一供电。
